Beschreibung

Ölgekühlte Gleichrichter für kathodische Schutztransformatoren sind das einfachste Kühlsystem, bei dem die natürliche Konvektionsströmung des Öls genutzt wird, um den Temperaturgradienten zwischen Transformator und Außenumgebung zu reduzieren.

product-1000-602

Anwendungsfeld

Es wird im Allgemeinen bei extremen Wetterbedingungen eingesetzt, bei denen der luftgekühlte Gleichrichter diesen Wetterbedingungen nicht standhält – wie z. B. Wüsten, Offshore-Umgebungen, atmosphärisch aggressive Umgebungen, gefährliche und explosive Umgebungen usw.

Merkmale

1. Die gesamte Maschine besteht aus hochwertigen Kernkomponenten mit stabiler und zuverlässiger Qualität.
2. Optionale Hochfrequenzschalter- und Silizium-gesteuerte Stromversorgungsserie.
3. Modularer Aufbau, der mehrere Stromausgänge unterstützt.
4. Hochwertiger Trenntransformator mit mehreren Ausgängen, geringer Wärmeentwicklung und guter Isolationsleistung.
5. Das Steuerungssystem basiert auf einem eingebetteten Computer-Betriebssystem, das stabil und zuverlässig ist und eine hervorragende Skalierbarkeit aufweist.
6. Das System verwendet eine Hochleistungs-CPU und einen hochpräzisen Sampling-AP, und die Präzision der Ausgangssteuerung ist hoch.
7. Unterstützt vollautomatische und manuelle Modi.
8. Unterstützt den regulären Ein/Aus- und GPS-Ein/Aus-Testmodus.
9. Datenspeicher mit großer Kapazität, automatische Speicherung von Betriebsdaten (bis zu mehr als 10 Jahre).
10. LCD-Vollfarbpanel, intuitive Daten, einfach zu bedienen.
11. Analogausgang bei Referenzfehler.
12. Komplettes Fehleralarmsystem.
13. Unterstützt das MODBUS RTU-Kommunikationsprotokoll und die Fernbedienung.
14. Bereitstellung einer RS485/232- und RJ45-Schnittstelle und Unterstützung der drahtlosen Übertragung.
15. Optionale WIFI-Funktionskomponenten.
16. Ideal für Hochleistungsanwendungen in rauen Umgebungen mit Umgebungstemperaturen von bis zu 55 Grad.

Grundparameter

Umgebungsparameter
Umgebungstyp	Land				Off-Shore
Umgebungstemperatur	-30 Grad ~+75 Grad				Anpassbar
Relative Luftfeuchtigkeit	0-100%RH				Anpassbar
Installationsort	Drinnen				Draussen
Anforderungen an den Explosionsschutz	Unnötig		Exd II BT4		Anpassbar
Kühltyp	Luftkühlung				Ölkühlung
Installationsmethode	Sockeltyp		Boxtyp		Wandtyp		Poltyp
Leistungsaufnahme
Wechselstrom	Einphasig 220 ± 10 % V 50 ± 5 % Hz		Dreiphasig 380 ± 10 % V 50 ± 5 % Hz		Anpassbar
Gleichstrom	12V/24V/36V				Anpassbar
Geräteparameter
Interaktion	LCD-Panel
Gleichrichterausrüstung	Siliziumgesteuerter Recfier		Hochfrequenz-Schaltnetzteil		DC-DC-Modul
Ausgabeparameter	Gleichspannung 0~100 V (anpassbar)				Gleichstrom 0~1500 A (anpassbar)
Anzahl der Ausgangskanäle	Einkanal, Mehrkanal optional
Ausgabemodell	Konstante Potenziale		Konstante Stromstärke		Kontinuitätstest
Betriebsart	Automatisch				Handbuch
Kontrollbereich	+3V~-3V
Kontrollpräzision	Konstante Potentiale kleiner oder gleich 10 mV				Konstantstrom kleiner oder gleich 1 %
Gehege	Lackiertes Stahlblech		Verzinkter Stahl		Edelstahl (304.316 optional)
Gehäuseschutzstufe	IP 22-IP68 Optional
Größe	1120 mm × 960 mm × 780 mm; 1055 mm × 750 mm × 1645 mm; 800 mm × 800 mm × 800 mm; Verschiedene Größen können individuell angepasst werden
Farbe	RAL 7035		Edelstahl naturfarben		Andere
Schutz	Überspannungs- und Überstromschutz		Übertemperaturschutz		Ausfallschutz
Alarm	Übertemperaturalarm, Überspannungsalarm, Überstromalarm, Referenzfehleralarm, Kathoden- und Anoden-Verpolungsalarm, Alarm bei offenem Stromkreis, Überschutzalarm und Alarm aufgrund von Schutz
Datenfernübertragungssignal		Ausgangsspannung		Ausgangsstrom		Laufsignal
Datenfernsteuerungssignal		Konstantes Potentialregulierungssignal		Konstantstrom-Regelungssignal		Abschaltsignal
Übertragungsmodus		RS485-Schnittstelle		4-20mA		Internet der Dinge		Glasfaser
Selbstüberprüfung		Notwendig				Unnötig
Aktueller Unterbrecher		Notwendig				Unnötig
Messgerät anzeigen		Ausgangs-DC-Amperemeter		Ausgang DC-Voltmeter		Potentiometer
		Eingangsleistungsanzeige		Arbeitsstatusanzeige		Eingangsvoltmeter
Klemmenblock		Datenübertragung		Masse		Leistungsaufnahme
		Anodenausgang		Kathodischer Ausgang		Referenzeingang		Messverbindung
Blitzschutz		AC-Eingang				DC-Ausgang
Isolationswiderstand		Die Eingangs- und Ausgangsklemmen müssen mindestens 10 MΩ zum Gehäuse haben
Lärm		Nicht höher als 80 dB(A)
Drei Beweise		Die Leiterplatten und Drahtschweißpunkte in der Maschine sollten mit einer schimmel-, feuchtigkeits- und staubdichten Behandlung behandelt werden.
Typenschild		Edelstahl, einschließlich Hersteller, Produktionsdatum, Gerätematerial, Gerätename, Eingangspegel, Nennausgangsleistung, Schutzstufe usw.
Lebensdauer		Kontinuierliche Lebensdauer nicht weniger als 20 Jahre unter normalen Betriebsbedingungen

Spezifikationen

Beschreibung	Installationsort	Modell	Ausgangsspannung V	Ausgangsstrom A
Außenfläche des Tankbodens	Innenbereich ohne Explosionsschutz	TC-TR-AIA1-KARTON	30	10
	Innenbereich ohne Explosionsschutz	TC-TR-AIA3	50	50
	Innenbereich ohne Explosionsschutz	TC-TR-AIA3	60	70
Vergrabene Pipeline	Innenbereich ohne Explosionsschutz	TC-TR-AIA3	50	30
Vergrabene Pipeline	Innenbereich ohne Explosionsschutz	TC-TR-AIA1-KARTON	30	20
DC-Störungsableiter	Innenbereich ohne Explosionsschutz	TC-TR-AOAP	30	10
Schiffe	Anpassbarer Außenbereich	TC-TR-AIA3	24	80
Schiffe	Anpassbarer Außenbereich	TC-TR-AIA3	36	100
Pier-Stahlpfahl	Anpassbarer Außenbereich	TC-TR-OIA3-KARTON	40	200
Offshore-Windkraft	Anpassbarer Außenbereich	TC-TR-AIA3	36	100
Offshore-Plattform	Anpassbarer Außenbereich	TC-TR-OOA3	24	1000

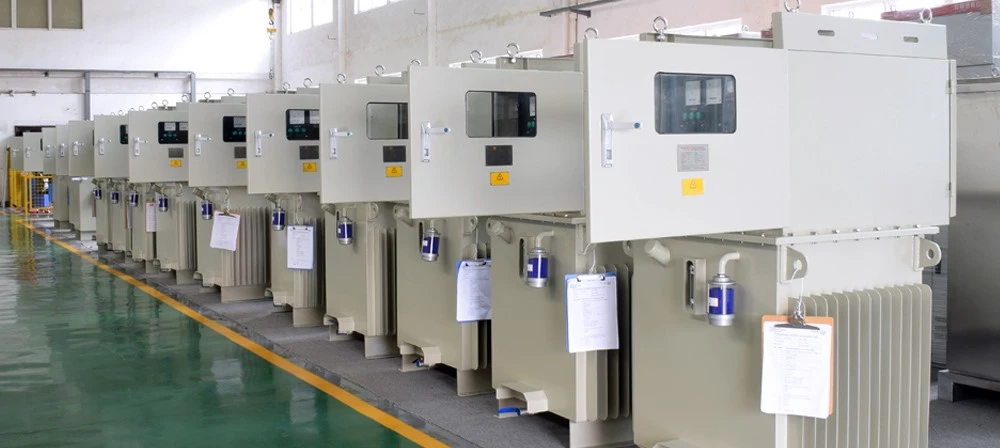

product-1000-448
