Beschreibung
Opferanoden aus Aluminiumlegierungen werden hauptsächlich für den kathodischen Schutz von Metallstrukturen in Meerwasserumgebungen (z. B. Offshore-Öl- und Gasplattformen, Fundamente von Offshore-Windkraftanlagen, Stahlpfähle von Brückenkais, Ballastwassertanks von Schiffen) oder für das Innere von Rohöllagertanks verwendet. Dieses Anodenmaterial mit großer elektrochemischer Leistung verfügt über eine große Stromerzeugungskapazität, die etwa dreimal so hoch ist wie die einer Zinkanode und doppelt so hoch wie die einer Magnesiumanode. In Meerwasser und anderen Medien, die Chloridionen enthalten, weist es eine gute Leistung und eine starke selbstregulierende Fähigkeit zur Stromemission auf.
Anwendungsfeld
Unsere konventionellen Anodenprodukte weisen eine hervorragende Leistung und stabile Qualität auf und werden häufig in Schiffen, Offshore-Plattformen, Jackets und anderen Bedingungen eingesetzt.
Merkmale
- Die Anode aus einer TopCorr-Aluminiumlegierung entspricht Standards wie GB/T4948, DNV-RP-B401, EN 12496, NACE SP0387 usw. Um die Qualität der chemischen Zusammensetzung und der elektrochemischen Eigenschaften sicherzustellen.
- Der Legierungsgrad kann entsprechend der Norm ausgewählt oder entsprechend der speziellen Einsatzumgebung angepasst werden. Maßgeschneiderte Produkte sorgen für eine optimale Leistung je nach Meerwassertemperatur, Salzgehalt, Tiefe usw. und werden durch eine Reihe von PQT-Tests auf ihre langfristige Leistung überprüft.
- Das Produkt verfügt über relevante branchenweit maßgebliche Tests und Zertifizierungen, wie z. B. DNV-Zertifizierung, CCS-Zertifizierung usw.
- Sie haben ein stabiles Potential, eine große Kapazität und eine gleichmäßige Auflösungsmorphologie. Korrosionsprodukte fallen leicht ab, was dazu beiträgt, den Austausch, die Wartung und die Kosten für Benutzer zu reduzieren.
Chemische Zusammensetzung
|
Modell |
Legierungselement % |
Al |
||||||||
|
Zn |
In |
CD |
Sn |
Mg |
Ti |
Si |
Fe |
Cu |
||
|
GALVALUM III |
2.0 - 6.0 |
0.01 - 0.02 |
-- |
-- |
-- |
-- |
0.08 ~ 0.20 |
Kleiner oder gleich 0.13 |
Kleiner oder gleich 0.006 |
Rest |
|
GS EP COR 201 |
2.5 - 6.0 |
0.015 - 0.030 |
-- |
-- |
-- |
-- |
Kleiner oder gleich 0.10 |
Kleiner oder gleich 0.09 |
Kleiner oder gleich 0.005 |
Rest |
|
DNV-RP-B401 |
2.50 - 5.75 |
0.015 - 0.040 |
Kleiner oder gleich 0.002 |
-- |
-- |
-- |
Kleiner oder gleich 0.12 |
Kleiner oder gleich 0.09 |
Kleiner oder gleich 0.003 |
Rest |
|
EN 12496 A1 |
2.0 - 6.0 |
0.010 - 0.030 |
Kleiner oder gleich 0.002 |
-- |
-- |
-- |
Kleiner oder gleich 0.12 |
Kleiner oder gleich 0.12 |
Kleiner oder gleich 0.006 |
Rest |
|
EN 12496 A2 |
3.0 - 5.5 |
0.016 - 0.040 |
Kleiner oder gleich 0.002 |
-- |
-- |
-- |
Kleiner oder gleich 0.10 |
Kleiner oder gleich 0.09 |
Kleiner oder gleich 0.005 |
Rest |
|
EN 12496 A3 |
4.75 - 5.75 |
0.016 - 0.020 |
Kleiner oder gleich 0.002 |
-- |
-- |
-- |
0.08 - 0.12 |
Kleiner oder gleich 0.06 |
Kleiner oder gleich 0.003 |
Rest |
|
EN 12496 A4 |
Kleiner oder gleich 0.15 |
Gleich oder kleiner als 0.005 |
-- |
-- |
-- |
-- |
Kleiner oder gleich 0.10 |
Kleiner oder gleich 0.08 |
Kleiner oder gleich 0.005 |
Rest |
|
A21(标准号) |
4.0 - 7.0 |
0.020 - 0.050 |
-- |
-- |
0.50 ~ 1.50 |
0.01 ~ 0.08 |
Kleiner oder gleich 0.10 |
Kleiner oder gleich 0.15 |
Kleiner oder gleich 0.01 |
Rest |
Elektrochemische Eigenschaften
|
Modell |
Offenes Potenzial -V,SCE |
Potenzial schließen -V,SCE |
Aktuelle Kapazität Ah/kg |
Aktuelle Effizienz % |
|
Galvalum III |
1.10-–1.18 |
1.05-1.12 |
Größer oder gleich 2400 |
Größer oder gleich 85 |
|
A21 |
1.10-–1.18 |
1.05-1.12 |
Größer oder gleich 2600 |
Größer oder gleich 90 |
|
GS EP COR 201 |
/ |
Größer oder gleich 1,10 |
Größer oder gleich 2500 |
/ |
|
DNV-RP-B401 |
/ |
Größer oder gleich 1,10 |
Größer oder gleich 2500 |
/ |
|
Modell |
Umfeld |
Potenzial schließen -V,SCE |
Aktuelle Kapazität Ah/kg |
Anodenverbrauch Rate kg/Tag |
|
EN 12496 A1 |
Meerwasser |
1.09 |
2500 |
3.5 |
|
Meeressedimente |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A2 |
Meerwasser |
1.09 |
2500 |
3.5 |
|
Meeressedimente |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A3 |
Meerwasser |
1.09 |
2500 |
3.5 |
|
Meeressedimente |
1.05 |
2000 |
4.4 |
|
|
EN 12496 A4 |
Meerwasser |
0.83 |
1500 |
5.8 |
Spezifikationen
Anode für Ballastwassertanks
|
Modell |
Größe / mm |
Kerngröße/mm |
Nettogewicht / kg |
Bruttogewicht /kg |
||||
|
A×（B1+B2）×C |
D |
E |
F |
G |
H |
|||
|
TC-AL-T-1 |
500×（115+135）×130 |
800 |
50 |
6 |
40 |
60 |
21.4 |
23.6 |
|
TC-AL-T-2 |
1500×（65+75）×70 |
1800 |
— |
ϕ12 |
35 |
40 |
19 |
21.5 |
|
TC-AL-T-3 |
500×（110+130）×120 |
800 |
50 |
6 |
40 |
60 |
18.9 |
21.1 |
|
TC-AL-T-4 |
1000×（58.5+78.5）×68 |
1300 |
— |
ϕ12 |
20 |
40 |
12.1 |
13.3 |
|
TC-AL-T-5 |
800×（56+74）×65 |
1100 |
— |
ϕ12 |
20 |
40 |
8.8 |
9.8 |
|
TC-AL-T-6 |
1150×（48+54）×51 |
1450 |
— |
ϕ12 |
15 |
35 |
7.5 |
8.8 |
|
TC-AL-T-7 |
250×（80+100）×85 |
310 |
30 |
4 |
8 |
0 |
5 |
5.3 |
|
TC-AL-T-8 |
200×（70+90）×70 |
260 |
30 |
3 |
8 |
0 |
2.9 |
3.1 |
|
注1:TC-AL-T-7,TC-AL-T-8为平贴式阳极. 注1:TC-AL-T-2,TC-AL-T-4,TC-AL-T-5,TC-AL-T-6型阳极铁芯为圆钢. |
||||||||

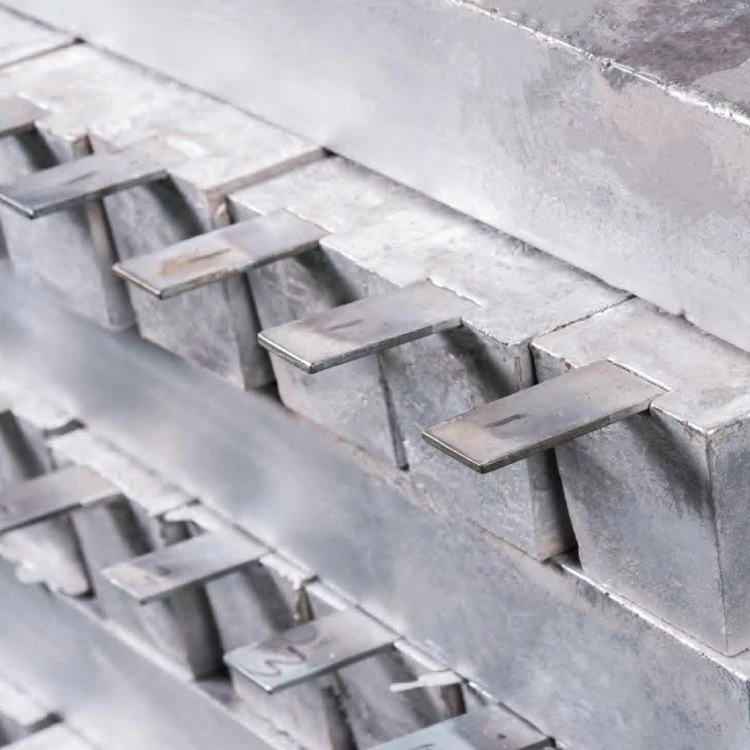

Tankinterne Anode
|
Modell |
Größe / mm |
Kerngröße/mm |
Nettogewicht / kg |
Bruttogewicht /kg |
||
|
A×（B1+B2）×C |
D |
F |
G |
|||
|
TC-AL-C-1 |
750×（115+135）×130 |
900 |
16 |
10 |
32.3 |
33.7 |
|
TC-AL-C-2 |
500×（115+135）×130 |
650 |
16 |
10 |
21.5 |
22.5 |
|
TC-AL-C-3 |
500×（105+135）×100 |
650 |
16 |
10 |
15.8 |
16.8 |
|
TC-AL-C-4 |
300×（105+135）×100 |
400 |
10 |
10 |
9.6 |
9.8 |
